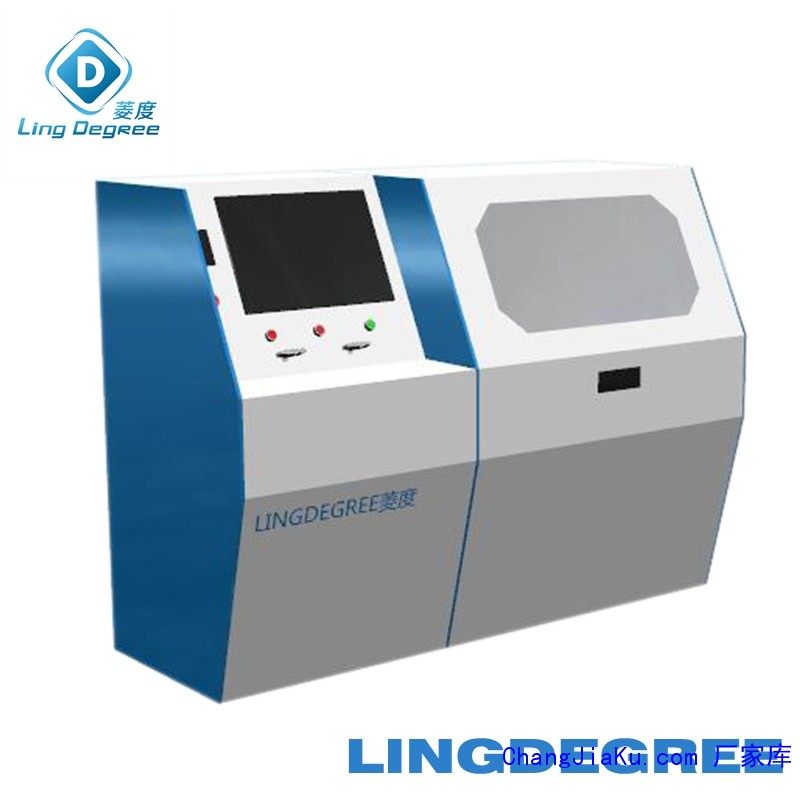

膠管爆破試驗機

一、產品介紹

菱度生產的膠管爆破試驗機試驗壓力為0~300Mpa，用于測試產品破裂時的較大壓力,求得產品爆破強度的一種試驗裝置.可以實現耐壓和爆破兩種試驗的測試.具有壓力可調,升壓速率可控,實時顯示壓力曲線,記錄爆破瞬間壓力值,并存儲實驗數據等功能.使用菱度增壓泵作為輸出壓力源，通過對驅動氣源壓力的調整，便能得到相應的增壓后的液體壓力壓力控制準確，液壓部件采用不銹鋼材料，使用壽命長測試壓力穩定，精度高，計算機自動生成壓力曲線。

設備典型應用：

汽車軟管轉向管、剎車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管、蝸輪、增壓系統軟管；工程液壓軟管；航空軟管和管匯；其他硬管或接頭、換熱器、空調器、過濾器。

試驗標準：

GB/T5568-94《橡膠、塑料軟管及其組合件的無屈撓液壓脈沖試驗驗》

GB7939-92《液壓軟管總成試驗方法》

ISO?6802-1991《鋼絲增強的橡膠和塑料軟管及軟管件撓曲液壓脈沖試驗》

ISO?6803-1994《橡膠或塑料軟管和軟管組件無撓曲的液壓脈沖試驗》

二、爆破試驗機試驗裝置的特點
① 配備菱度氣體驅動自動增壓泵，可輕松實現輸出壓力可調可控。
② 所有承壓配件都采用國際知名品牌，品質優良。
③ 電腦控制顯示器顯示界面，簡單直觀，操作簡單，可手動操作也可全自動控制。
④ 多工位試驗，互不影響。
⑤ 可根據需求選擇是否配置自動記錄儀。

三、爆破試驗機試驗裝置性能參數
（1）工作介質：水、油、乳化液。
（2）壓力測試范圍：0-300MPa，可以調節
（3）壓力值分辨率：0.1Mpa
（4）耗氣量：1m3/min

（5）試樣數量：1路，可進行多工位試驗，互不影響。
（6）壓力控制方式：氣壓驅動或液壓驅動
（7）壓力控制精度：試驗壓力值上限的+2%，下限的-1%
（8）操作方式：手動、電腦控制

控制方式：由微機與可編成PLC控制器上下兩級控制系統組成，控制原理先進，采用獨立的控制單元，真正實現了模塊化控制。能夠準確控制壓力的精度，保壓效果好，實時自動補壓。多路多工位，各路試驗可同時進行互不影響。實驗數據和圖形自動記錄并保存在計算機中。手動控制，plc控制及計算機控制方式可以任意選擇

 設備構成 ??

1、核心部件：通過液體增壓泵對液體進行增壓，以達到試驗壓力要求。 ??

2、氣動兩聯件：對壓縮空氣進行過濾及調壓； ??

3、調速閥：調節驅動空氣流量，以調節增壓器的動作頻率，可 延長增壓器的使用壽命； ??

4、高壓過濾器：對氣體進行過濾處理； ??

5、高壓限壓閥：設定增壓器的自動停機和開啟壓力，以保證增壓器能在設定壓力時自動停機。
