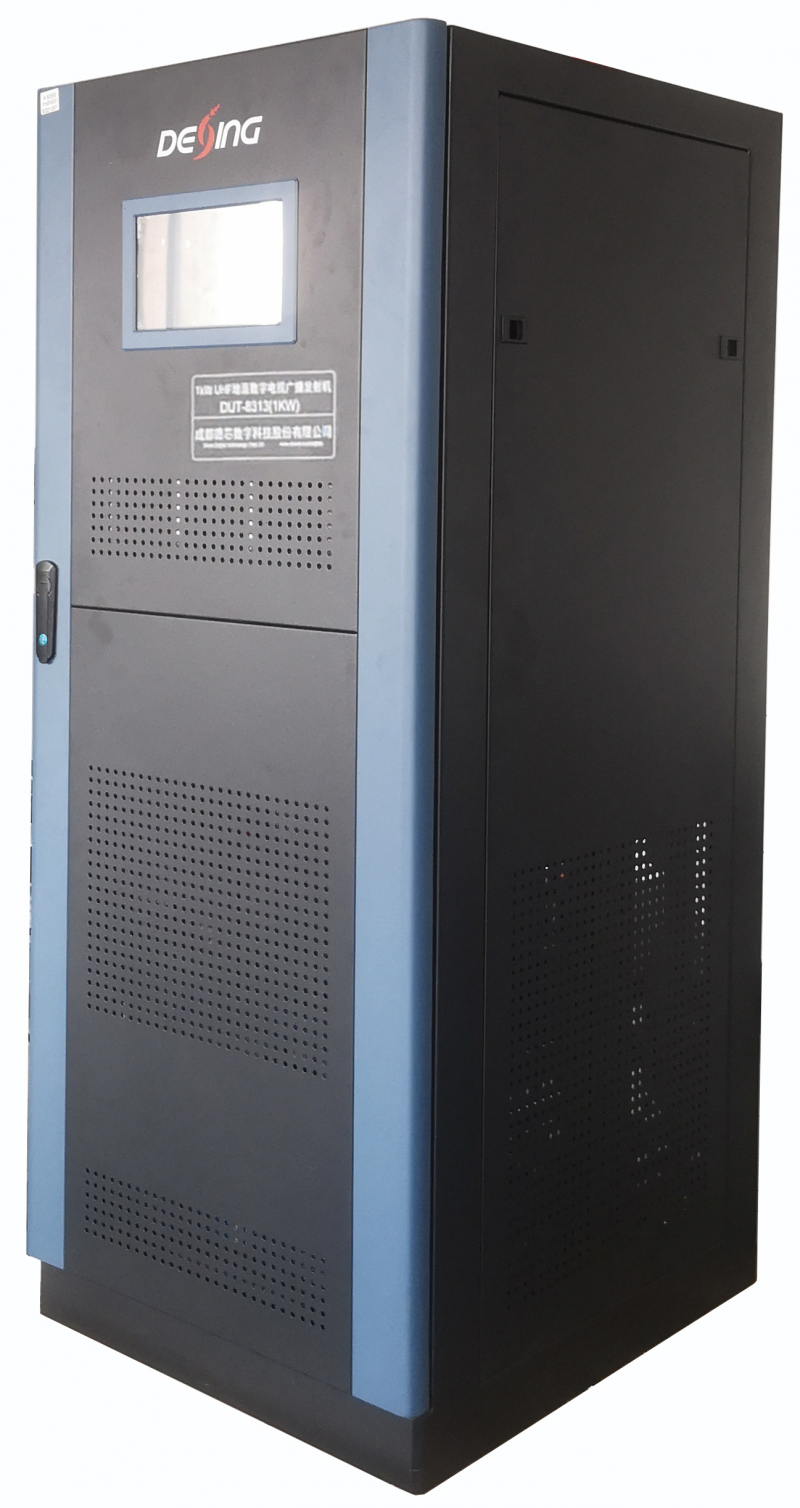

國標DTMB無線數字1kW UHF地面數字電視廣播發射機是成都德芯數字科技股份有限公司新一代地面數字電視廣播發射機支持單頻網和多頻網組網方式；支持單載波和多載波模式；工作頻率符合GB/T 14433-1993規定；采用高增益、高線性功放模塊；本設備具有AGC功能，保持發射機恒定功率輸出，保證了產品的穩定可靠和優越性能。

DUT-8313（1KW）型1kW UHF地面數字電視廣播發射機可廣泛運用于地面數字電視信號傳輸或廣播系統中，也能提供數據廣播。

DUT-8313（1KW）型1kW UHF地面數字電視廣播發射機符合以下國家和行業標準規定的技術規格和參數要求：

GB 20600-2006《數字電視地面廣播傳輸系統幀結構、信道編碼和調制》

GB/T 28431-2012《地面數字電視傳輸流復用和接口技術規范》

GB/T 26666-2011《地面數字電視廣播傳輸系統實施指南》

GB/T 12566-1990《聲音和電視廣播發射設備信號鏈接口》

GB/T 12572-2008《無線電發射設備參數通用要求和測量方法》

GB/T 14433-1993《彩色電視廣播覆蓋網技術規定》

GB/T 28435-2012《地面數字電視廣播發射機技術要求和測量方法》

GB/T 28436-2012《地面數字電視廣播激勵器技術要求和測量方法》

GD/J 067-2015《基于衛星傳輸?shù)牡孛鏀?shù)字電視單頻網激勵器技術要求和測量方法》

GB/T 37345-2019《地面數字電視發射設備網管技術規范》

GY/T 341-2020《基于IP傳輸?shù)牡孛鏀?shù)字電視廣播單頻網組網技術規范》

1.2 設備特點

? 采用高增益、高線性LDMOS（橫向雙擴散金屬氧化物半導體）功放模塊。

? 低功耗超線性設計，提升發射機的發射功率，并降低非線性失真產物。

? 具有大環路AGC功能，保持功率恒定輸出，保障產品的穩定性、可靠性。

? 支持LED燈及觸摸液晶顯示屏指示主要報警和監控信號。

? 具有ASI輸入接口，BNC接頭，陰型，阻抗75Ω；IP輸入接口，RJ45。

? 10MHz時鐘輸入，BNC接頭，陰型，阻抗50Ω（10MHz時鐘為正弦波，峰峰值范圍為-5dBm～12dBm）。

? 1pps輸入BNC接頭，陰型，TTL電平，阻抗50Ω。

? 監測輸出SMA接頭，陰型，阻抗為50Ω。

? 遙控、監控接口采用RS232和RJ45，其中RS232采用DB9接頭，陽型。網管接口RJ45。

? 采用全固態技術、合成技術，要求功率放大器并聯冗余設計、電源冗余設計，且支持熱插拔。

? 配備高效率開關電源，輸入電壓范圍寬，適應不同的工作環境。

? 功放單元和電源、功分器、合成器采用熱插拔方式。

? 開關電源并聯均流輸出，保證了設備穩定性；具有多重防雷措施和完善的保護裝置。

? 發射機具備自我保護、故障自我診斷功能；對發射機工作狀態進行監測(遠程/本地)。

? 功率放大器具有VSWR、溫度、過激勵等保護。開關電源具有過壓、過流、欠壓、溫度等保護。整機具有VSWR、防雷、缺相等保護。

? 支持發射機工作狀態的實時監控和報警功能。

? 發射機具備遙控遙測功能，包括發射機基本工作環境監測、發射機工作狀態監測、信號流程監測、發射機保護及故障報警等。

? 支持多頻網(MFN)或單頻網(SFN)組網方式。

? 采用風機強迫制冷設計；智能化全數字面板控制，操作簡單、方便。

? 整機中各個部件采用標準化、模塊化設計，利于部件替換，安裝維修方便。

? 設計中充分考慮用戶的使用環境和條件，使設備實現24小時工作和無人值守。

1.3 設備性能指標
